2011年07月11日

ブレーキディスク(ローター)の交換

リード ディスクローター(社外品)

4月にヤフオクで780円で購入したブレーキディスクローターの交換をします。
http://blog.livedoor.jp/ookinatamatebako/archives/2934974.html

ブレーキディスクの交換をするには、フロントタイヤを外す必要があります。

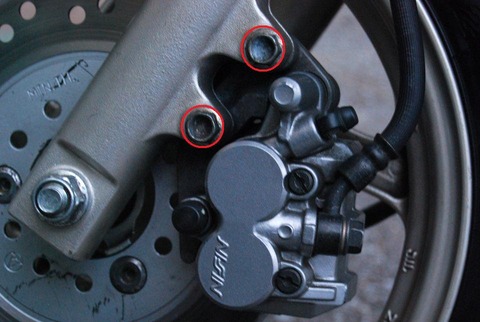

キャリパーの取り外し3

1)キャリパを固定してるネジを外します。
http://blog.livedoor.jp/ookinatamatebako/archives/3803063.html

フロントタイヤ取り外しs

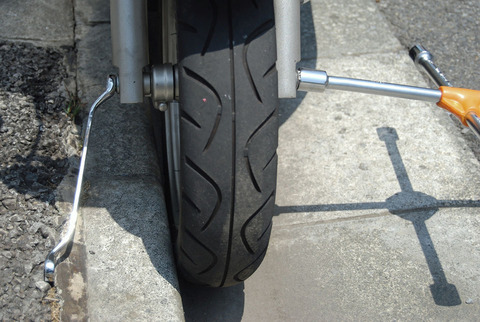

2)アクスル(タイヤの右側)に14mmのめがねレンチを掛け固定します。左側のアクスルナットに19mmの十字レンチを掛け反時計方向に廻して外します。

※写真のように道路の縁石を利用すると、タイヤが固定されてナットが外しやすくなります。
 左側に14mmレンチを引っ掛けて置かないと、ナットをボルトが供回りしてなかなか外せません。

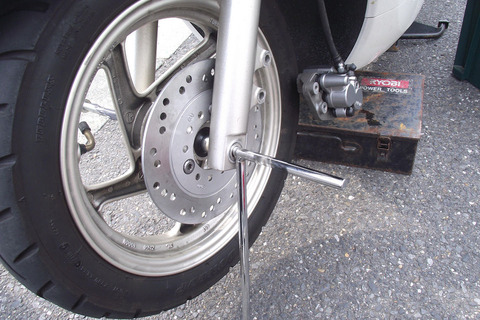

アクスルを外した状態s
《アクスルが抜けた状態》

3)前輪を浮かすとタイヤが外れます。

フロントタイヤを外したところs
《タイヤが外れた状態》
※真ん中にある丸いものは、タイヤの回転数をスピードメーターに伝える物です。

ボルトを外すs

4)古いブレーキディスク(ローター)を外します。

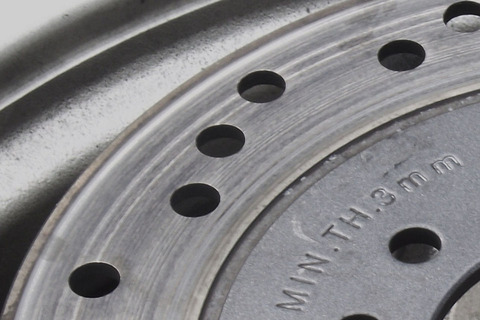

使用限界3.0mm
※ブレーキディスクの使用限界は3.0mmです。3.0mm以上残っていても、溝が深くなっていたら交換しましょう。

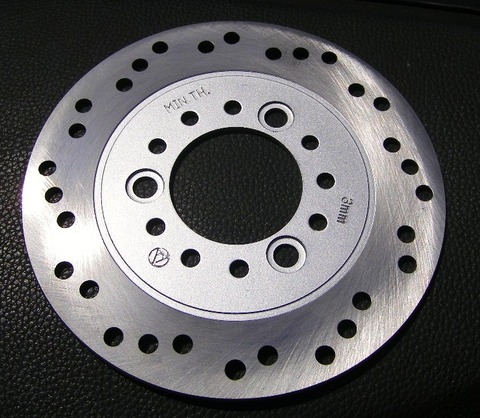

新しいローター

5)新しいブレーキディスクを取り付けます。 (締め付けトルク: 42N.m)

※ディスクには油類は付けないようにしましょう。万が一付いてしまった場合は、パーツクリーナー等で油脂類を取り除いておきます。

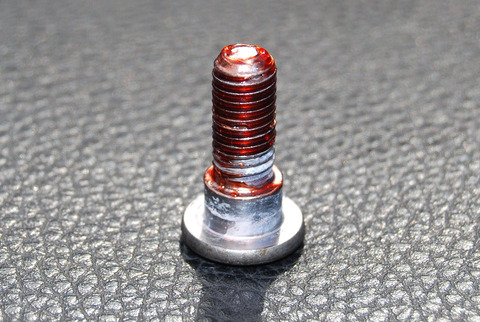

ボルトに緩み止め塗りますs

※メーカー側は、ディスクの固定ネジは毎回新しい物を使うように指示しています。
 古いソケットボルトをそのまま使用する場合は、緩み留めを縫っておきましょう。

スピードメーターギヤーボックスs

※スピードメーターギヤーボックスのグリースが乾いていたら新しいグリースと交換します。

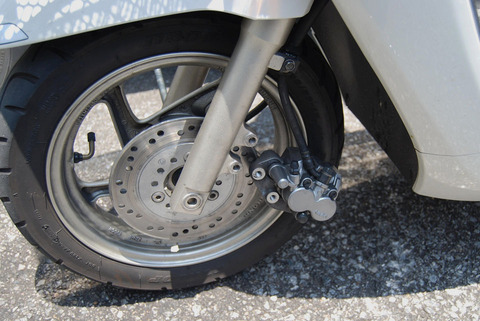

フロントタイヤの取り付けs

6)タイヤを元通りに戻して、アクスルボルトを挿しアクスルナットを締め付けます。 (締め付けトルク: 59N.m)

※上手く取付けが出来ない場合は、写真のように左側に棒を挿しておくと簡単に取付けが出来ます。

 にほんブログ村 バイクブログ 原付2種・ミドルクラスへ  人気ブログランキングへ

ブレーキパッドの交換は、下記のURLをクリックしてください。
http://blog.livedoor.jp/ookinatamatebako/archives/3803063.html

ブレーキディスク以外のメンテナンス歴は、下記のURLをクリックしてください。
http://blog.livedoor.jp/ookinatamatebako/archives/3335020.html
